Прецизионный вал для точного скоростного перемещения исполнительных механизмов. Используется в 3D-принтерах, плоттерах, портальных станках, рольгангах, в мебельном производстве, в системах контроля доступа и других устройствах. Простой монтаж и низкая удельная стоимость перемещения. Применяется совместно с подшипниками качения или втулками скольжения.
Производится из углеродистого калиброванного прутка поверхностной закалкой токами высокой частоты и полировкой на бесцентровом прецизионном шлифовальном станке.
Характеристики
| Модель | W12 (С12, S12, SGB12) |
| Диаметр номинальный d | 8мм |
| Длина*, максимальная | 3000±3мм |
| Марка стали | 55 (AISI 1055) |
| Масса (1м) | 890г |
| Твердость поверхности | 62±2HRC |
| Глубина термообработки (DIN 6773) | 0,8...1,2мм |
| Твердость сердцевины, не более | 229HB |
| Прочность на разрыв | 700...850Н/мм2 |
| Точность (квалитет ISO) | -0...-9мкм (h6) |

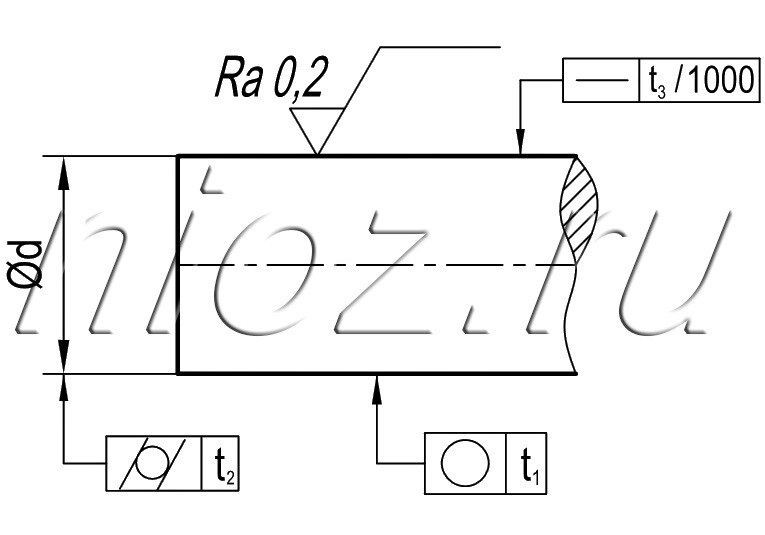

| Отклонение от круглости t1, не более | 5мкм |
| Отклонение от параллельности t2, не более | 8мкм |
| Отколонение от прямолинейности t3, не более | 0,12мм/м |
| Шероховатость Ra, не более | 0,2мкм |
